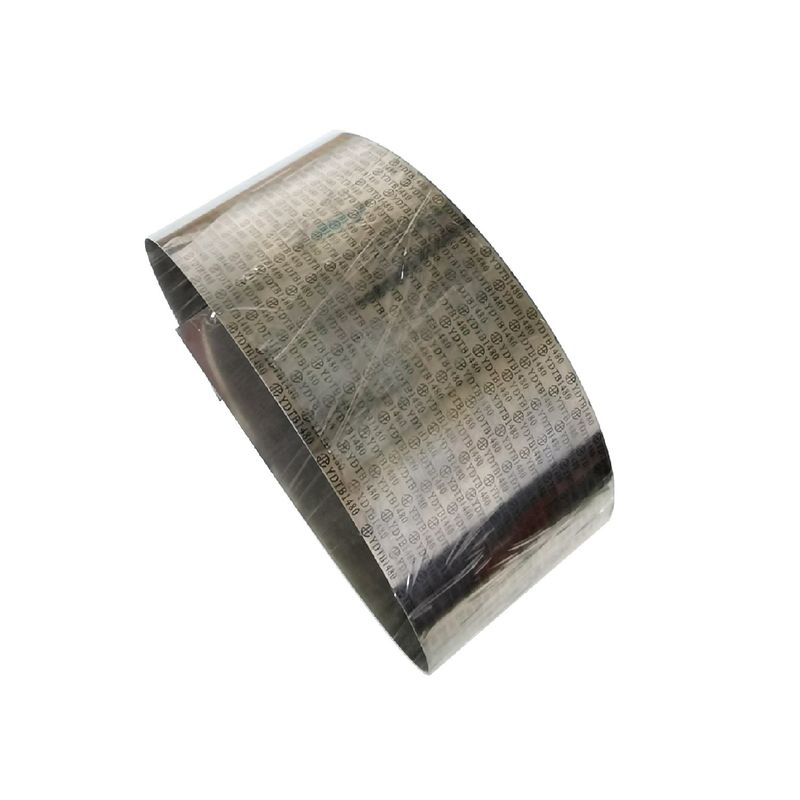

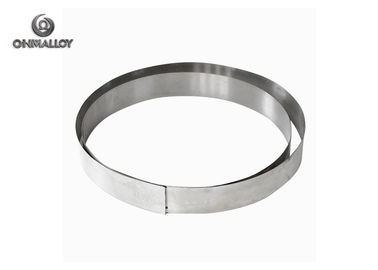

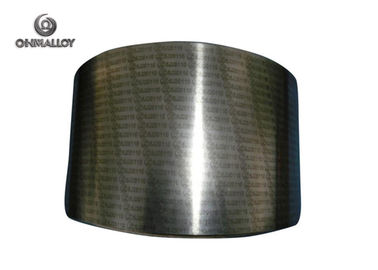

135 0.1 مم سمك شرائط مرجل ثنائية المعدن ASTM
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| تطبيق: | لوحة المرجل | عرض: | 5 مم ~ 120 مم |
|---|---|---|---|
| معيار: | GB ، ASTM ، JIS ، AISI ، BS | مواد: | ثنائية |
| سماكة: | 0.1 ملم | اسم المنتج: | شرائط ثنائية المعدن |
| اللون: | فضة | الكلمة الرئيسية: | شريط ثنائي المعدن |
| إبراز: | شرائط مرجل ثنائية المعدن,شرائط ثنائية المعدن بسمك 0.1 مم,135 شرائط ثنائية المعدن |
||
OhmAlloy-5J1480 (شريط ثنائي المعدن)
(الاسم الشائع: 135)
يستخدم الشريط ثنائي المعدن لتحويل تغير درجة الحرارة إلى إزاحة ميكانيكية.يتكون الشريط من شريحتين من معادن مختلفة والتي تتمدد بمعدلات مختلفة أثناء تسخينها ، وعادة ما تكون من الصلب والنحاس ، أو في بعض الحالات من الصلب والنحاس الأصفر.يتم ربط الشرائط معًا بطولها عن طريق التثبيت أو اللحام بالنحاس أو اللحام.تجبر التمددات المختلفة الشريط المسطح على الانحناء في اتجاه واحد إذا تم تسخينه ، وفي الاتجاه المعاكس إذا تم تبريده تحت درجة حرارته الأولية.يوجد المعدن ذو المعامل الأعلى للتمدد الحراري على الجانب الخارجي من المنحنى عند تسخين الشريط وعلى الجانب الداخلي عند التبريد
يكون الإزاحة الجانبية للشريط أكبر بكثير من التمدد الطولي الصغير في أي من المعدنين.يستخدم هذا التأثير في مجموعة من الأجهزة الميكانيكية والكهربائية.في بعض التطبيقات ، يتم استخدام الشريط ثنائي المعدن في الشكل المسطح.في حالات أخرى ، يتم لفها في ملف للاكتناز.يعطي الطول الأكبر للنسخة الملفوفة حساسية محسنة.
رسم تخطيطي لشريط ثنائي المعدن يوضح كيف يؤدي الاختلاف في التمدد الحراري في المعدنين إلى إزاحة جانبية أكبر بكثير للشريط.
تعبير
| درجة | 5J1480 |
| طبقة تمدد عالية | Ni22Cr3 |
| طبقة تمدد منخفضة | ني 36 |
التركيب الكيميائي (٪)
| درجة | ج | سي | مينيسوتا | ص | س | ني | سجل تجاري | النحاس | الحديد |
| ني 36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | بال. |
| درجة | ج | سي | مينيسوتا | ص | س | ني | سجل تجاري | النحاس | الحديد |
| Ni22Cr3 | ≤0.35 | 0.15 ~ 0.3 | 0.3 ~ 0.6 | ≤0.02 | ≤0.02 | 21 ~ 23 | 2.0 ~ 4.0 | - | بال. |
الخصائص الفيزيائية النموذجية
| الكثافة (جم / سم 3) | 8.2 |
| المقاومة الكهربائية عند 20 (Ωmm2/ م) | 0.8 ± 5٪ |
| الموصلية الحرارية ، λ / W / (م * ℃) | 22 |
| معامل المرونة ، E / Gpa | 147 ~ 177 |
| الانحناء K / 10-6℃-1(20 ~ 135 درجة) | 14.3 |
| معدل الانحناء درجة الحرارة F / (20 ~ 130 ℃) 10-6℃-1 | 26.2٪ ± 5٪ |
| درجة الحرارة المسموح بها (℃) | -70 ~ 350 |
| درجة الحرارة الخطية (℃) | -20 ~ 180 |
التطبيق: المواد موجودة بشكل أساسي في أجهزة وأدوات التحكم الآلي (على سبيل المثال: موازين حرارة العادم ، منظمات الحرارة ، منظمات الجهد ، مرحل درجة الحرارة ، تبديل الحماية الأوتوماتيكي ، عدادات الحجاب الحاجز ، إلخ) تجعل التحكم في درجة الحرارة ، وتعويض درجة الحرارة ، والحد الحالي ، ومؤشر درجة الحرارة وغيرها. مكونات حساسة للحرارة.
الميزة: الخصائص الأساسية لـ Thermostat Bimetallic هي الانحناء التشوه مع تغيرات درجة الحرارة ، مما يؤدي إلى لحظة معينة.
يختلف معامل تمدد الشريط ثنائي المعدن في الترموستات عن طبقتين أو أكثر من المعدن أو السبائك على طول سطح التلامس بالكامل المرتبط بإحكام ، مع تغير شكل درجة الحرارة المعتمدة على المركبات الوظيفية ذات الحساسية الحرارية.حيث يُطلق على معامل التمدد الأعلى للطبقة النشطة طبقة تسمى معامل تمدد منخفض للطبقة تسمى الطبقة المنفعلة.
