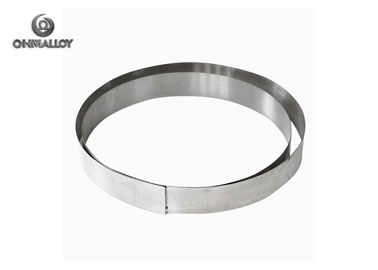

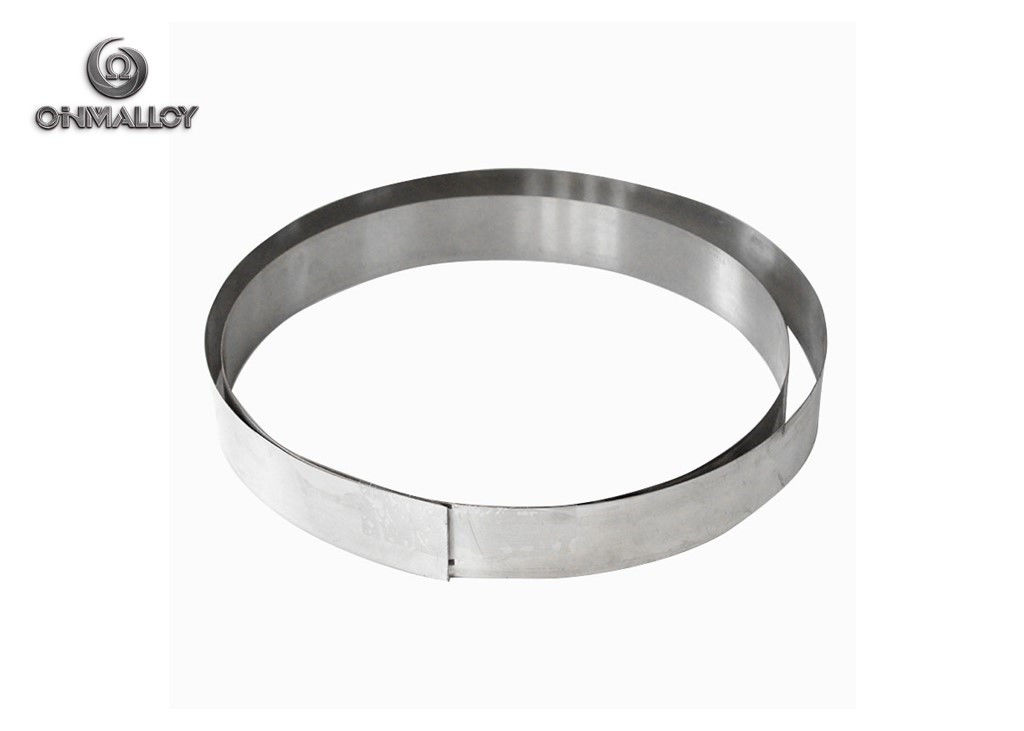

5J1480 كانثال 135 الحرارة شريط ثنائي المعدن معدل توسع منخفض
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| التطبيق: | لوحة المرجل | العرض: | 5 مم ~ 120 مم |
|---|---|---|---|
| المعيار: | المملكة المتحدة،ASTM،JIS،AISI،BS | المواد: | ثنائي المعدن |
| السماكة: | 0.1 ملم | اسم المنتج: | شرائط ثنائية المعدن |
| اللون: | الفضة | كلمة رئيسية: | شريط ثنائي المعدن |
| إبراز: | معدل توسع منخفض شريط ثنائي المعدن,كانثال 135 شريط ثنائي المعادن,5J1480 شريط ثنائي المعادن,135 Bimetallic strip,5J1480 Bimetallic strip |
||
OhmAlloy-5J1480 (شريط ثنائي المعادن)
(الاسم الشائع: كانثال 135)
يستخدم الشريط ثنائي المعادن لتحويل تغير درجة الحرارة إلى تحريك ميكانيكي. يتكون الشريط من شريطين من المعادن المختلفة التي تتوسع بمعدلات مختلفة عند تسخينها ،عادة الفولاذ والنحاس، أو في بعض الحالات الصلب والنحاس. يتم ربط الشرائط مع بعضها البعض على طولها من خلال التطويق أو الحرارة أو اللحام. يؤدي التوسع المختلف إلى ثني الشريط المسطح في اتجاه واحد عند التسخين ،وفي الاتجاه المعاكس إذا تبردت تحت درجة حرارتها الأوليةالمعدن مع معدل التوسع الحراري الأعلى هو على الجانب الخارجي من المنحنى عندما يتم تسخين الشريط وعلى الجانب الداخلي عند تبريد
الانتقال الجانبي للشريط أكبر بكثير من التوسع الطويل الصغير في أي من المعادن. يستخدم هذا التأثير في مجموعة من الأجهزة الميكانيكية والكهربائية.في بعض التطبيقات يستخدم شريط ثنائي المعدن في الشكل المسطحفي حالات أخرى ، يتم لفها في لفافة للتكثيف. يوفر الطول الأكبر للنسخة الملفوفة تحسين الحساسية.
رسم بياني لشريط ثنائي المعادن يوضح كيف أن الفرق في التوسع الحراري في المعدنين يؤدي إلى تحرك جانبي أكبر بكثير للشريط.
التكوين
| الدرجة | 5J1480 |
| طبقة التوسع العالية | النيكروكربون |
| طبقة التوسع المنخفضة | الني36 |
التركيب الكيميائي (%)
| الدرجة | ج | نعم | م | (ب) | S | نـي | سي سي | كيو | في |
| الني36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | بال. |
| الدرجة | ج | نعم | م | (ب) | S | نـي | سي سي | كيو | في |
| النيكروكربون | ≤0.35 | 0.15 ~ 0.3 | 0.3 ~ 0.6 | ≤0.02 | ≤0.02 | 21~23 | 2.0~40 | - | بال. |
الخصائص الفيزيائية النموذجية
| الكثافة (g/cm3) | 8.2 |
| المقاومة الكهربائية عند 20°C ((Ωmm2/m) | 0.8±5% |
| التوصيل الحراري، λ/ W/ ((m* °C) | 22 |
| النموذج المرن، E/ Gpa | 147~177 |
| الانحناء K / 10-6°C-1(20~135 درجة مئوية) | 14.3 |
| معدل الانحناء في درجة الحرارة F/ ((20~130°C) 10-6°C-1 | 260.2%±5% |
| درجة الحرارة المسموح بها (°C) | -70 ~ 350 |
| درجة حرارة خطية (°C) | -20 إلى 180 |
التطبيق: يستخدم المواد بشكل رئيسي في أجهزة التحكم التلقائي والأجهزة (مثل: مقاييس درجة الحرارة العادم، ومحاسن الحرارة، ومُنظمات الجهد، ومرور درجة الحرارة، وتبديل حماية تلقائية،أجهزة قياس الحجاب، وما إلى ذلك) جعل التحكم في درجة الحرارة، تعويض درجة الحرارة، الحد من التيار، مؤشر درجة الحرارة وغيرها من المكونات الحساسة للحرارة.
الخصائص: الخصائص الأساسية لترموستات ثنائي المعدن هي تشوه الانحناء مع تغيرات درجة الحرارة ، مما يؤدي إلى لحظة معينة.
معدل توسع الشريط ثنائي المعدني يختلف عن طبقتين أو أكثر من المعدن أو السبائك على طول سطح الاتصال بأكملهتتغير أشكالها اعتماداً على درجة الحرارةحيث أن معدل التوسع الأعلى للطبقة النشطة هو طبقة تسمى معدل التوسع المنخفض للطبقة يسمى الطبقة السلبية.
