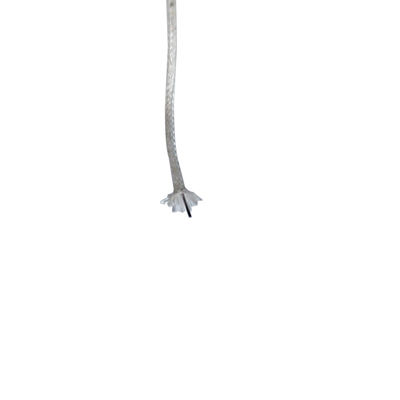

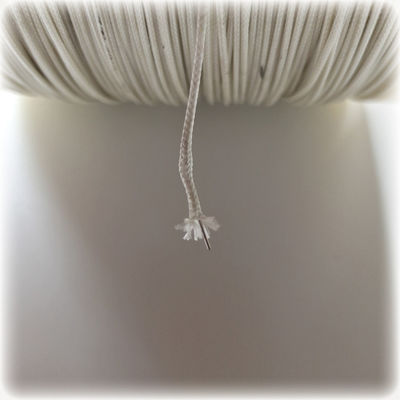

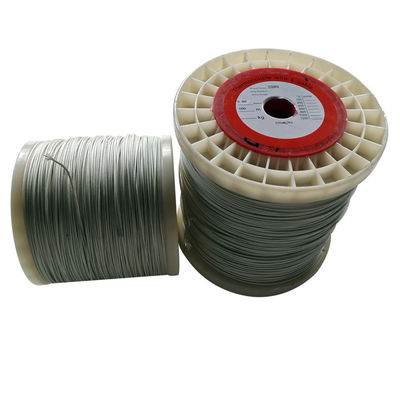

كابل درجة الحرارة العالية من الدرجة K 2 * 0.6 ملم زوج ملتوي ANSI MC96.1 -270 درجة مئوية إلى 1372 درجة مئوية
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| موصل: | + كروميل ، ألوميل | موصل ديا: | 20AWG، 16AWG |
|---|---|---|---|
| المواد العازلة: | السيليكا الزجاجية | مادة السترة: | السيليكا الزجاجية |
| لون: | أبيض | طَرد: | 1000 قدم / لفة |
| معيار: | ANSI96.1 أو IEC 584-2 |
كابل من الفئة K عالي الحرارة | 2 * 0.6 مم زوج ملتوي | ANSI MC96.1 | -270 درجة مئوية إلى 1372 درجة مئوية
المواصفات:
1. النمط: سلك تعويض
2. سلك المزدوجة الحرارية J
تصنيف سلك المزدوجة الحرارية J
1. مستوى المزدوجة الحرارية (مستوى درجة الحرارة المرتفعة). هذا النوع من أسلاك المزدوجة الحرارية مناسب بشكل أساسي للمزدوجة الحرارية من النوع K و J و E و T و N و L وغيرها من أجهزة الكشف عن درجة الحرارة المرتفعة وأجهزة استشعار درجة الحرارة وما إلى ذلك.
2. مستوى سلك التعويض (مستوى درجة الحرارة المنخفضة). هذا النوع من أسلاك المزدوجة الحرارية مناسب بشكل أساسي لكابلات التعويض وأسلاك التمديد لمختلف المزدوجات الحرارية من النوع S و R و B و K و E و J و T و N و L وكابلات التسخين وكابلات التحكم وما إلى ذلك.
تشكيلة المزدوجة الحرارية والفهرس
| تشكيلة المزدوجة الحرارية والفهرس | ||
| تشكيلة | النوع | نطاق القياس (درجة مئوية) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. أبعاد وتسامح سلك المزدوجة الحرارية المعزول بالألياف الزجاجية
الأبعاد / التسامح مم): 4.0 +/- 0.25
رمز اللون وتفاوتات المعايرة الأولية لسلك المزدوجة الحرارية:
| نوع المزدوجة الحرارية | رمز ألوان ANSI | تفاوتات المعايرة الأولية | ||||
| سبائك الأسلاك | المعايرة | +/- موصل |
السترة | نطاق درجة الحرارة | قياسي الحدود |
خاص الحدود |
| حديد (+) مقابل كونستانتان (-) |
J | أبيض / أحمر | بني | 0 درجة مئوية إلى +285 درجة مئوية 285 درجة مئوية إلى +750 درجة مئوية |
±2.2 درجة مئوية ± .75% |
±1.1 درجة مئوية ± .4% |
| CHROMEL (+) مقابل ALUMEL (-) |
K | أصفر / أحمر | بني | -200 درجة مئوية إلى -110 درجة مئوية -110 درجة مئوية إلى 0 درجة مئوية 0 درجة مئوية إلى +285 درجة مئوية 285 درجة مئوية إلى +1250 درجة مئوية |
± 2% ±2.2 درجة مئوية ±2.2 درجة مئوية ± .75% |
±1.1 درجة مئوية ± .4% |
| نحاس (+) مقابل كونستانتان (-) |
T | أزرق / أحمر | بني | -200 درجة مئوية إلى -65 درجة مئوية -65 درجة مئوية إلى +130 درجة مئوية 130 درجة مئوية إلى +350 درجة مئوية |
± 1.5% ±1 درجة مئوية ± .75% |
± .8% ± .5 درجة مئوية ± .4% |
| CHROMEL (+) مقابل كونستانتان (-) |
E | أرجواني / أحمر | بني | -200 درجة مئوية إلى -170 درجة مئوية -170 درجة مئوية إلى +250 درجة مئوية 250 درجة مئوية إلى +340 درجة مئوية 340 درجة مئوية +900 درجة مئوية |
± 1% ±1.7 درجة مئوية ±1.7 درجة مئوية ± .5% |
±1 درجة مئوية ±1 درجة مئوية ± .4% ± .4% |
رمز اللون وتفاوت المعايرة الأولية لسلك التمديد:
| نوع التمديد | رمز ألوان ANSI | تفاوتات المعايرة الأولية | ||||
| سبائك الأسلاك | المعايرة | +/- موصل |
السترة | نطاق درجة الحرارة | قياسي الحدود |
خاص الحدود |
| حديد (+) مقابل كونستانتان (-) | JX | أبيض / أحمر | أسود | 0 درجة مئوية إلى +200 درجة مئوية | ±2.2 درجة مئوية | ±1.1 درجة مئوية |
| CHROMEL (+) مقابل ALUMEL (-) | KX | أصفر / أحمر | أصفر | 0 درجة مئوية إلى +200 درجة مئوية | ±2.2 درجة مئوية | ±1.1 درجة مئوية |
| نحاس (+) مقابل كونستانتان (-) | TX | أزرق / أحمر | أزرق | -60 درجة مئوية إلى +100 درجة مئوية | ±1.1 درجة مئوية | ± .5 درجة مئوية |
| CHROMEL (+) مقابل كونستانتان (-) | EX | أرجواني / أحمر | أرجواني | 0 درجة مئوية إلى +200 درجة مئوية | ±1.7 درجة مئوية | ±1.1 درجة مئوية |
الخصائص الفيزيائية PVC-PVC:
| الخصائص | العزل | السترة |
| مقاومة التآكل | جيد | جيد |
| مقاومة القطع | جيد | جيد |
| مقاومة الرطوبة | ممتاز | ممتاز |
| مقاومة مكواة اللحام | ضعيف | ضعيف |
| درجة حرارة الخدمة | 105 درجة مئوية مستمرة 150 درجة مئوية مفردة |
105 درجة مئوية مستمرة 150 درجة مئوية مفردة |
| اختبار اللهب | إطفاء ذاتي | إطفاء ذاتي |
