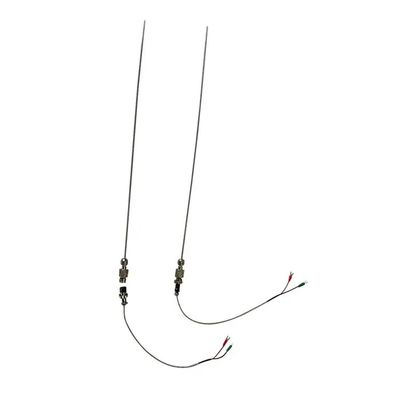

مزدوجة حرارية من النوع K معزولة معدنيًا بغلاف SS304 وكابل تمديد واستجابة سريعة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | الحرارة المعزولة من المعادن من النوع K | يكتب: | النوع K |
|---|---|---|---|
| كحد أقصى درجة حرارة العمل: | 1250 ℃ | وظيفة: | اختبار درجة حرارة عالية |
| عمرك: | الاستخدام الصناعي | ميزة: | المحمولة وسريعة الاستجابة |
| مادة غمد: | SS304 | ||
| إبراز: | مزدوجة حرارية من النوع K بغلاف SS304,كابل المزدوجة الحرارية المعزول معدنيًا,كابل تمديد مزدوج حراري سريع الاستجابة,mineral insulated thermocouple cable,fast response thermocouple extension cable |
||

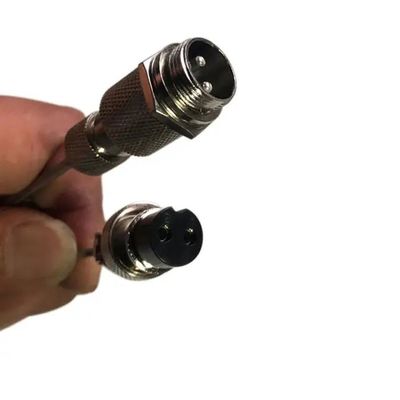

مزدوج حراري من النوع K معزول معدنيًا مع موصل بـ 2 جهات اتصال، غلاف SS304، كابل تمديد، استجابة سريعة
بالنسبة للمزدوجات الحرارية المعزولة معدنيًا (MI)، الأجزاء الأساسية هي عنصر القياس والعزل والغلاف الواقي. في معظم الحالات، تتطابق المزدوجات الحرارية MI مع موصل مرن لإضافة إمكانيات الانحناء وكابلات التعويض لتحسين دقة القياس.
هيكل مزدوج حراري على طراز الدرع
- لسلك القياس، هناك عدة أنواع شائعة الاستخدام: النوع K N E T J
2. مادة العزل: MgO (≥96٪)، Al2O3 (≥99٪)
3. مادة الغلاف الخارجي:
- 304L و 316L SS: + 700 درجة مئوية
- 310 (25/20) SS: + 1100 درجة مئوية
- Inconel 600: + 1150 درجة مئوية
- GH3030 و GH3039: 1200 درجة مئوية
4. معايير الأجزاء المعزولة معدنيًا
|
قطر السلك (D) والتسامح |
سمك الغلاف (S) القيمة الدنيا |
قطر السلك (C) القيمة الدنيا |
سمك العزل (I) القيمة الدنيا |
| 0.5 ± 0.025 | 0.05 | 0.08 | 0.04 |
| 1.0 ± 0.025 | 0.10 | 0.15 | 0.08 |
| 1.5 ± 0.025 | 0.15 | 0.23 | 0.12 |
| 2.0 ± 0.025 | 0.20 | 0.30 | 0.16 |
| 3.0 ± 0.030 | 0.30 | 0.45 | 0.24 |
| 4.5 ± 0.045 | 0.45 | 0.68 | 0.36 |
| 6.0 ± 0.060 | 0.60 | 0.90 | 0.48 |
| 8.0 ± 0.080 | 0.80 | 1.20 | 0.64 |
5. الموصل: عادة ما يتم تصنيع هذا الجزء بواسطة زنبرك لزيادة إمكانيات الانحناء.
6. كابل التمديد: عند اختيار نوع التعويض / التمديد، يجب أن يتماشى مع فهرس المزدوجة الحرارية
في قياس درجة الحرارة الفعلية، عادة ما تكون هناك مسافة قياس طويلة مع جهاز القياس، يتم إنشاء سلك تعويض مزدوج حراري لتعويض فرق درجة الحرارة الناتج عن تغير درجة الحرارة بين جهاز القياس وقطعة توصيل المزدوجة الحرارية.
يتمتع كابل التعويض بالمزايا التالية: تحسين الخصائص الفيزيائية والميكانيكية لخط قياس درجة حرارة المزدوجة الحرارية؛ تحسين مرونة خط القياس وجعل التوصيل مريحًا باستخدام قلب متعدد الجدائل أو سلك تعويض صغير القطر؛ من السهل حماية التداخل الخارجي؛ تقليل تكلفة خطوط القياس.
درجة كابل المزدوجة الحرارية
أ: كابل درجة التمديد
الذي يتكون سلكه بالكامل مثل سلك المزدوجة الحرارية، يشار إليه بالحرف “X” بعد رقم رمز المزدوجة الحرارية، مثل “KX” “JX” “TX”
ب: كابل درجة التعويض
الذي يختلف تكوين سلكه عن سلك المزدوجة الحرارية، ولكن قيمة القوة الدافعة الكهربائية (EMF) لسلكه هي نفس سلك المزدوجة الحرارية فقط عند 0-100 درجة مئوية أو 0-200 درجة مئوية. يشار إليه بالحرف “C” بعد رقم رمز المزدوجة الحرارية، مثل “KC” “JC” “TC”
| نوع المزدوجة الحرارية | رمز السبيكة | التركيب الكيميائي الاسمي (%) | درجة حرارة القياس الموصى بها | |||||||
| Cu | Ni | Cr | Fe | Si | Al | Mn | Mg | |||
| النوع K | KP (كروميل) | 90 | 10 | 0-1200 درجة مئوية | ||||||
| KN (ألوميل) | 97 | 1-2 | 1-1.5 | 0.5-1.5 | ||||||
| النوع T | TP (نحاس) | 100 | -200-400 درجة مئوية | |||||||
| TN (كونستانتان) | 55 | 45 | ||||||||
| النوع J | JP (حديد) | 100 | 0~750 درجة مئوية | |||||||
| JN (كونستانتان) | 55 | 45 | ||||||||
| النوع E | EP (كروميل) | 90 | 10 | 0~900 درجة مئوية | ||||||
| EN (كونستانتان) | 55 | 45 | ||||||||
| النوع N | NP (NiCrSi) | 83-85 | 13.7-14.7 | 1.2-1.6 | <0.01 | 0-1200 درجة مئوية | ||||
| NN (NiSiMg) | 93-96 | <0.02 | 4.2-4.6 | 0.5-1.5 | ||||||
