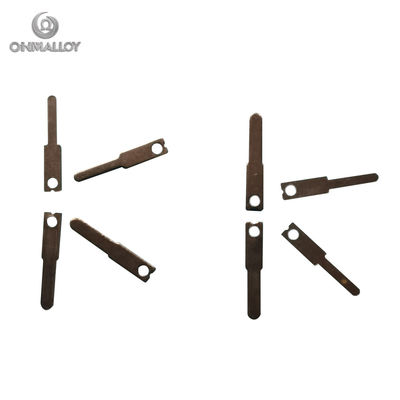

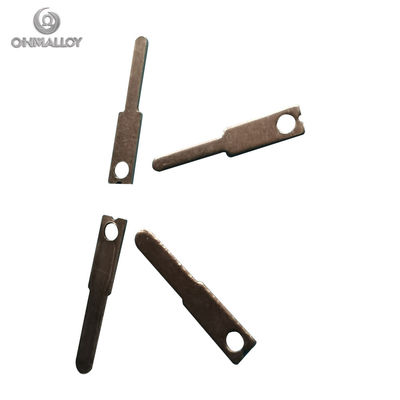

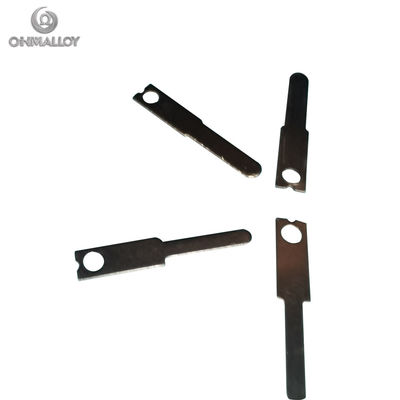

وصلة الحرارة من نوع K KP/KN Pin (خيوط اتصال كروميل-ألوميل)

سبيكة الكروميل الكروميل K-type KP KN

1مكونات المواد وخصائصها

اسم سبيكة الساقات التركيبة الكيميائية الخصائص الرئيسية

إيجابية (KP)مكافئ الكروميل Ni 89-91٪، Cr 9-10٪، Si/Mn ≤1٪ غير مغناطيسي، المقاومة 0.71 μΩ·m

سلبي (KN)مكافئ الألوميل Ni 94-97٪ ، Al 1.5-2.5٪ ، Mn 1.5-2.5٪ ، Si ≤ 1٪ مغناطيسي ، المقاومة 0.23 μΩ · m

2مواصفات الأداء

معايير قيمة المعلمات/ الملاحظات

نطاق الحرارة (نوع الأسلاك)على المدى القصير-200°C إلى 1300°Cالحد الأقصى 1,260 درجة مئوية لكل IEC 60584-1

على المدى الطويل0°C إلى 1,100°Cنطاق الاستقرار الأمثل

نطاق درجة الحرارة (التوسع) من 0°C إلى 200°Cدقة محدودة فوق 200 درجة مئوية

المجال الكهرومغناطيسي الخروج 41 μV/°Cعند 1000 درجة مئوية مقابل البلاتين 67 المرجعي

الدقة (الطبقة 1) ±1.5°Cأو± 0.4%(> 0 درجة مئوية) أيهما أكبر

±2.5°C(-200 درجة مئوية إلى 0 درجة مئوية) التسامح الكريوجيني

مقاومة الأكسدةأفضل من النوع J/T/E تحت 1000 درجة مئوية Cr2O3 طبقة حماية

3التوافق البيئي والقيود

الأجواء الموصى بها:

• الأكسدة: الهواء، مخلفات الاحتراق (أفران كهربائية)
• الغازات الخاملة: الأرجون، النيتروجين (الفعالية الكاملة حتى 1100 درجة مئوية)

الحالات المحظورة:

سيناريو فشل آلية التخفيف

الغازات التي تحتوي على الكبريت الكبريت → كسر هش تجنب بيئات H2S / SO2

دورات ريدوكس متناوبة تحركات المعايرة > 5 درجة مئوية استخدام النوع N في التطبيقات الدورية

الفراغ > ساعة واحدة (> 800 درجة مئوية) تبخير الكروم

الغلاف الجوي H2/CO تآكل العفن الأخضر (815-1040°C) أنابيب الحماية السيراميكية

4المزايا التنافسية

• كفاءة التكلفة: 30~50% أرخص من أنواع المعادن النبيلة (R/S/B)
• صلابة الإشعاع: يفضل في التطبيقات النووية مقابل النوع J
• طول الحياة: 5 × أطول من النوع J عند 900 °C (أكسدة Fe في J)

5معايير التسامح الدقيق

سياق تطبيق صيغة التسامح الطبقي

الفئة 1± 1.5°Cأو± 0.004×تتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتت

الفئة الثانية±2.5°Cأو± 0.0075×تتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتتت

درجة الحرارة المطلقة في درجة مئوية، درجة الخطأ الخاصة (± 0.4٪) متاحة لاحتياجات الدقة العالية

الملاحظات التقنية الإضافية

أفضل الممارسات في الاتصال:

• استخدام أسلاك تمديد من سبيكة النيكل المعزولة من MgO لاستقرار المجال الكهرومغناطيسي
• تجنب الحواف النحاسية → التآكل الغلفاني في البيئات الرطبة

منع الشيخوخة:

• التقدم في العمر في 850 درجة مئوية لمدة ساعتين يقلل من الانجراف في أجهزة الاستشعار الدقيقة

الخصائص الفيزيائية:

الممتلكاتقيمة KP قيمة KN

الكثافة (غ/سم3) 8.5 8.6

قوة الشد ≥490 MPa ≥390 MPa

إطالة ≥10% ≥15%

تستخدم العاملات الحرارية في العمليات لاستشعار درجة الحرارة وترتبط بالقياسات الحرارية للإشارة والتحكم.يتم توجيه الحرارة والحرارة الكهربائية عن طريق كابلات تمديد الحرارة / كابلات تعويض الحرارةيطلب من الموصلات المستخدمة لهذه الكابلات الحرارية أن يكون لها خصائص كهربائية حرارية (EMF) مماثلة لتلك المستخدمة للحرارة الحرارية لتحديد درجة الحرارة.

مصنعنا يُصنع أساساً أسلاك الحرارة والشرائط والكابلات، وتستخدم في أدوات قياس درجة الحرارة.منتجات الحرارة لدينا جميعها مصنوعة وفقا ل GB و أيضا IEC584-3 (المعيار الدولي.

يمكن استخدام شريط الحرارة لإنتاج الدبوس الأجوف لمصلح الحرارة ، ومكعب الحرارة ، ومواصلات رابط الحرارة.

التطبيق
• التدفئة ‬ محرقات الغاز للأفران
• التبريد
• حماية المحرك ‬ درجات الحرارة ودرجات حرارة السطح
• التحكم في درجة الحرارة العالية
