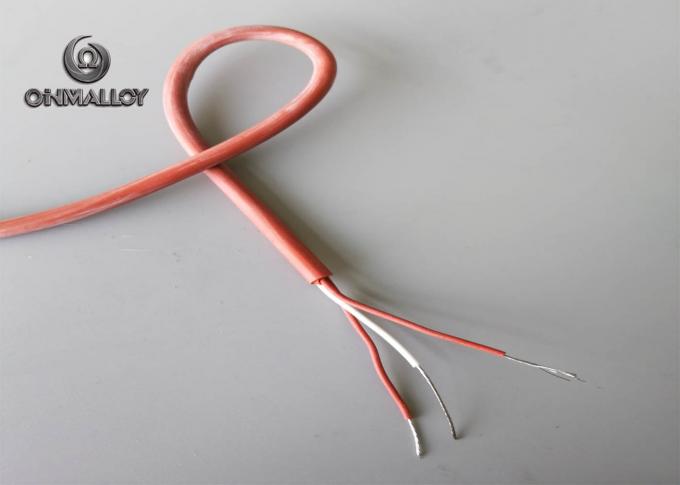

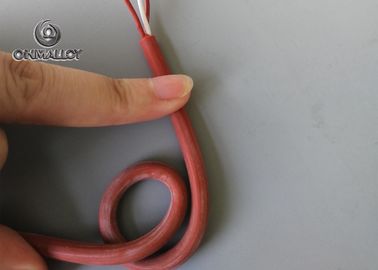

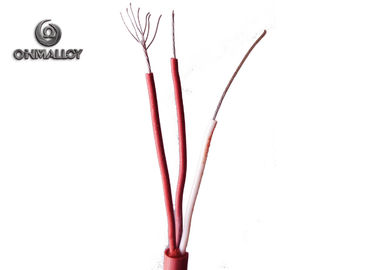

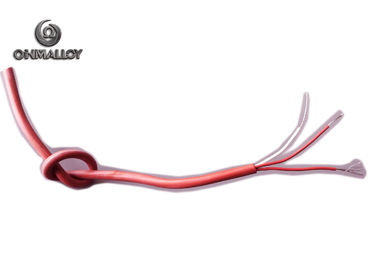

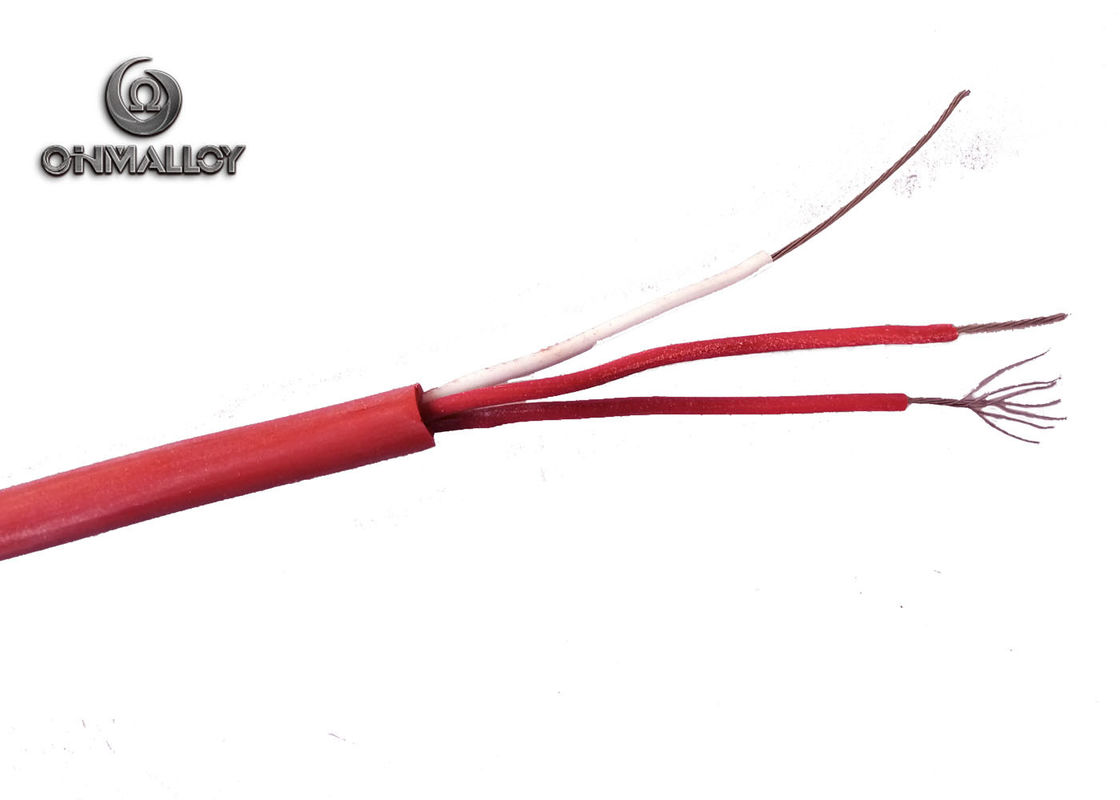

المقاومة للكشف عن درجة حرارة الكابل RTD سلك 2 3 4 أزواج استجابة سريعة

المقاومة للكشف عن درجة حرارة الكابل RTD سلك 2 3 4 أزواج استجابة سريعة

RTD هو اختصار لكاشف درجة حرارة المقاومة ، والمشار إليه باسم المقاومة الحرارية التي تتغير المقاومة خطياً مع درجة الحرارة.

في الوقت الحاضر ، فإن النوع الأكثر شيوعًا لـ RTD هو PT100 (المقاومة هي 100Ω عندما تكون درجة الحرارة عند 0 ℃) PT1000 (المقاومة هي 100Ω عندما تكون درجة الحرارة عند 0 ℃) مع قياس درجة حرارة النطاق: -200 ℃ -800 ℃

يتكون النوع PT100 الأكثر شيوعًا من النحاس (Cu100٪) مع قياس مدى درجة الحرارة: -40 ℃ -150 ℃. يستخدم هذا النوع من RTD على نطاق واسع في الصناعة من خلال ميزة التكلفة المنخفضة ، والدقة العالية لنطاق درجة الحرارة الواسع ، والاستقرار القوي.

يستخدم كابل RTD لتوصيل RTD بجهاز القياس للتعويض عن الأخطاء عند تغير درجة حرارة نقطة التوصيل.

هناك ثلاثة أنواع من كبل RTD من النوى:

1. نوعان من الأسلاك

كل طرف من المقاوم الحراري متصلة بواسطة سلك لاستخراج إشارة المقاومة التي تسمى نوع سلكين. طريقة عمل سلك الرصاص بسيطة للغاية ، لكن مع مقاومة عالية نسبياً مما سيؤدي إلى خطأ في قياس درجة الحرارة ، لذلك فإن هذا النوع من الأسلاك مناسب فقط للمناسبات ذات دقة القياس المنخفضة.

2. ثلاثة أسلاك نوع

يرتبط سلك واحد بطرف المقاوم الحراري ، ويتصل سلكان بالطرف الآخر للمقاوم الحراري. يستخدم هذا النوع من الأسلاك عادة مع الجسر الكهربائي ، والذي يمكنه القضاء بشكل أفضل على تأثير مقاومة سلك الرصاص. يستخدم على نطاق واسع في التحكم في العمليات الصناعية.

3. أربعة أسلاك نوع

يسمى ربط كل طرف من المقاومة الحرارية بواسطة سلكين بأربعة أسلاك. اثنين من الخيوط توفر تيار مستمر (I) للمقاومة الحرارية ، وتحويل المقاومة (R) إلى إشارة الجهد (U). في غضون ذلك ، يؤدي السلكان الآخران U إلى مؤشر المؤشر. بهذه الطريقة ، يمكن لنوع الأسلاك الأربعة القضاء على تأثير مقاومة الرصاص بالكامل. وهي تستخدم أساسا للكشف عن درجة الحرارة عالية الدقة والقياس.
