تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | كبل تمديد الحرارية نوع RTD | قائد نوع: | النحاس النقي / النحاس المطلي بالنيكل / النحاس المعلب / النحاس المطلي الشظية |
|---|---|---|---|
| بحجم: | 0.5R （7 / 0.3 مم） | عازلة: | الألياف الزجاجية （400/600/800/1000/1200 درجة مئوية） |
| المواد غمد: | SS304 / نحاس / نحاس معلب | ماكس تواصل درجة حرارة العمل.: | 400 درجة مئوية |
| تسليط الضوء: | ك نوع الحرارية كابل,الأسلاك العارية الحرارية,الأسلاك الحرارية التمديد |
||

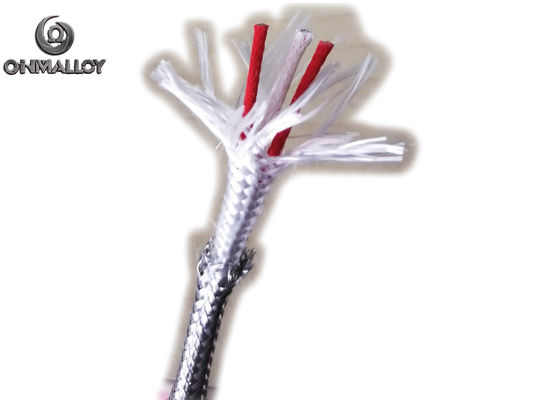

كابل تمديد الحرارية RTD نوع الألياف الزجاجية معزول الفولاذ المقاوم للصدأ 304 غمد
| مواصفات الكابلات | ||||
| اسم العنصر | اكتب كابل تمديد RTD / PT100 |  | ||
| مادة موصل | + نحاس - كوبر | |||
| موصل ضياء | 7 / 0.3 مم (0.5 مم 2 ، ± 0.01 مم) | |||
| العزل والسمك | الألياف الزجاجية (على المدى الطويل: 400 ℃ قصير المدى: 500 ℃) 0.2 مم | |||
| قطر العزل | 1.6 مم (± 0.2 مم) | |||
| مادة السترة | الألياف الزجاجية (على المدى الطويل: 400 ℃ قصير المدى: 500 ℃) 0.2 مم | |||
| الغلاف الخارجي | تجديل SS304 | |||
| القطر المعزول الخارجي | 3.8 مم (± 0.2 مم) | |||
| وزن | 32 كجم / كلم | |||
| رمز اللون | IEC-584-3 (+ Orange -White شامل: Orange Tracer) | |||
الصف كابل الحرارية
ج: تمديد كابل الصف
يكون تكوين السلك تمامًا مثل السلك المزدوج الحراري ، الذي تمت ملاحظته بالحرف "X" بعد رقم رمز المزدوج الحراري ، مثل "KX" "JX" "TX"
ب: كابل درجة التعويض
تختلف تركيبة السلك عن الأسلاك الحرارية ، ولكن قيمة قوتها الكهرومغناطيسية (EMF) هي نفس قيمة الأسلاك الحرارية فقط عند 0-100 ℃ أو 0-200 ℃. تمت ملاحظته بالحرف "C" بعد رقم رمز المزدوج الحراري ، مثل "KC" "JC" "TC"
أداء | درجة التمديد | درجة التعويض |
مواد | نفس الحرارية | يختلف عن المزدوجات الحرارية |
| ميزة قيمة EMF | نفس الحرارية في نطاق درجة حرارة معينة | نفس الحرارية |
| منحنى الانحراف | غير خطي ، يختلف باختلاف درجة الحرارة | خطي |
| نطاق درجة حرارة العمل | محدودة (المعتاد عند 100 ℃) | غير محدود (يعتمد على تحمل درجة حرارة المواد العازلة) |
| مقاومة الخط | مقاومة منخفضة | مقاومة عالية |
| تداخل الاتصال للتعويض | قد تتسبب مواد التلامس المختلفة في حدوث تداخل | لا يوجد |
صحة | منخفض | عالي |
السعر | منخفض | مرتفع (حوالي 1-2 مرات أعلى) |
بالنسبة لكابل التمديد / التعويض ، فإن الهيكل الأساسي هو الموصل والعزل.
لزيادة قدرتها على تحمل درجة الحرارة والتثبيت بسهولة ، يمكن تطبيق السترة.
في بيئة العمل ، هناك عوامل كثيرة جدًا تتداخل مع إشارة EMF ، وبالتالي فإن طبقة الدرع هي طريقة عملية لمنع الكبل من التداخل الناتج عن البيئة المعقدة.
